Projekte
NEUANLAGE PRESSE MIT BANDANLAGE UND ENTNAHMEHANDLING
Bei diesem Projekt handelt es sich um eine Neuanlage bestehend aus einer 450to- Exzenterpresse, Haspel Richtmaschine, Walzenvorschub schiebend, Walzenvorschub ziehend, Entnahmehandling mit Abstapelanlage.
Die komplette Soft- und Hardwarekonstruktion der Anlagensteuerung, die komplette Elektromontage und -Inbetriebnahme der Anlage war Bestandteil unseres Auftrages.
+ + + + +
NEUANLAGE SERVOPRESSE MIT SONDERAUTOMATION
Hier werden bedruckte Platinen vereinzelt, die aufgedruckten Positionen für die Fangstiftlöcher mittels Kamerasystem ermittelt und in einer pneumatischen Stanzvorrichtung vorgestanzt. Anschließend wird die Platine über ein Shuttle an einen Linearvorschub übergeben, der die Platine passgenau ins Stanzwerkzeug einführt und die einzelnen Stanzpositionen anfährt.
Die Anlage wurde von unserem Partner Fa. MAWI konstruiert und gebaut.
Unser Aufgabenbereich war die Realisierung der Antriebs- und Funktionssoftware der Automation.
+ + + + +
RETROFIT 800TO PRESSE MIT SPEZIALAUTOMATION
Nach der kompletten Erneuerung der Anlagenelektrik wurde ein Spezialhandling eingebaut um Platinen nach der letzten Stufe des Folge-Verbundwerkzeugs auszuschleusen. Anschließend werden Die Platinen mit demselben Handling einem Transferwerkzeug zugeführt.
+ + + + +

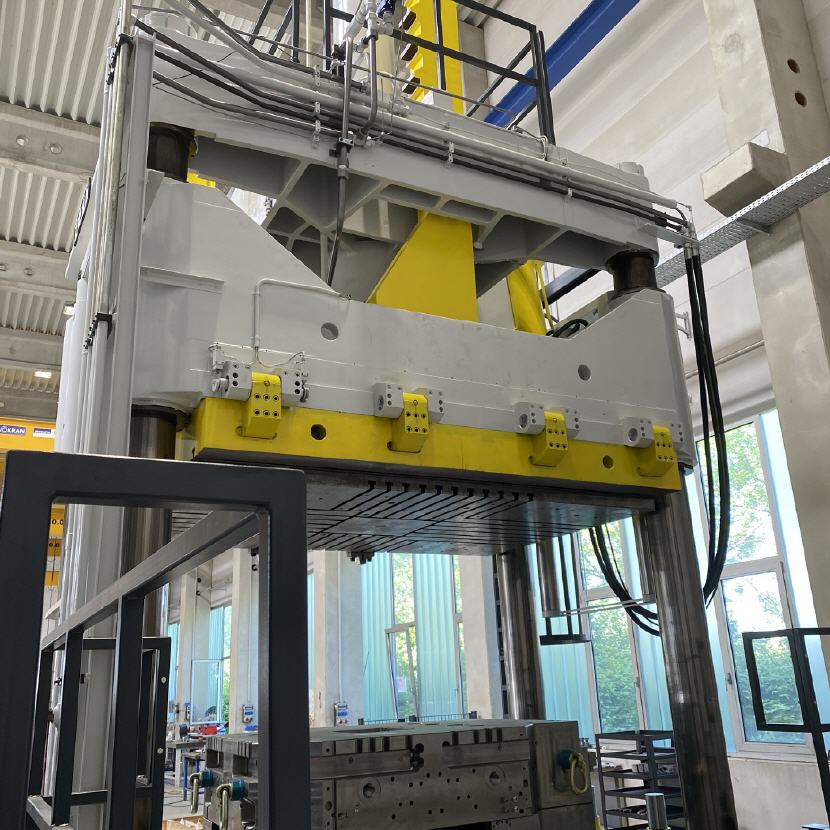

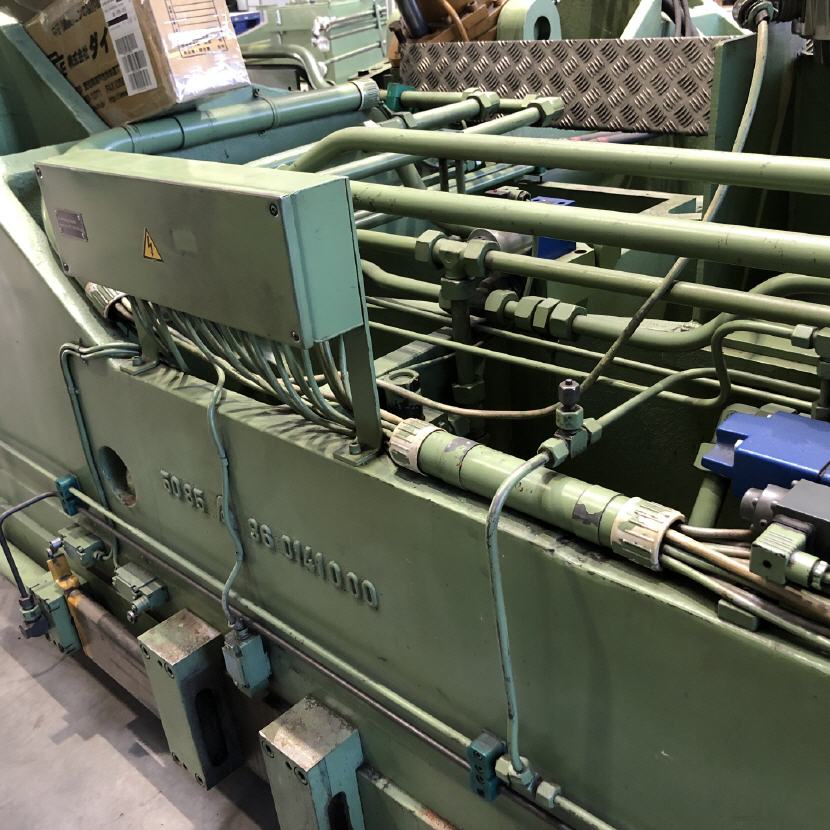

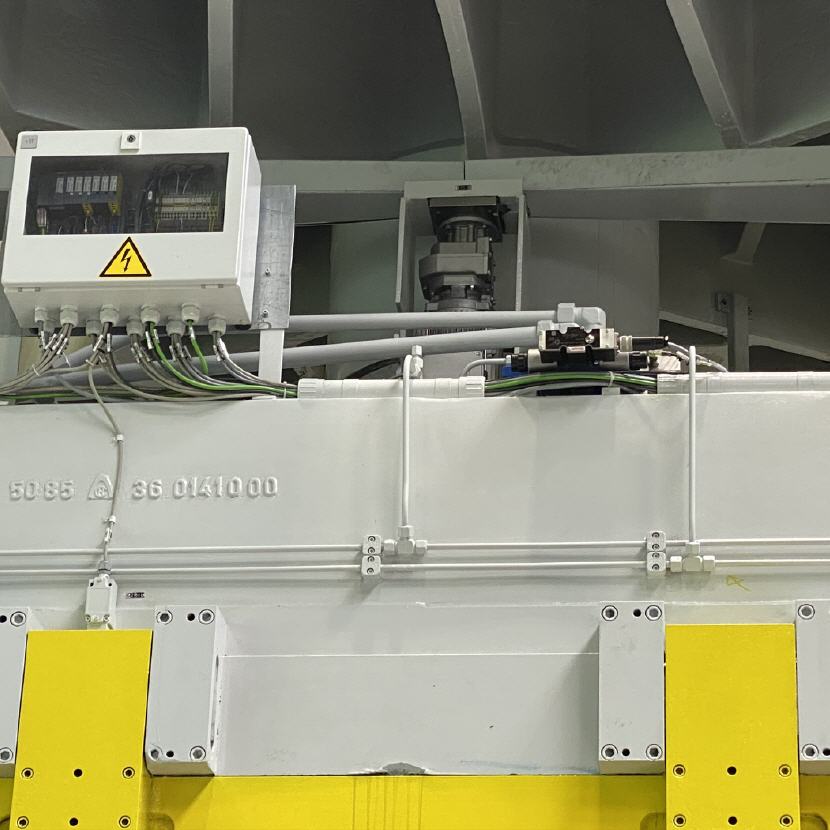

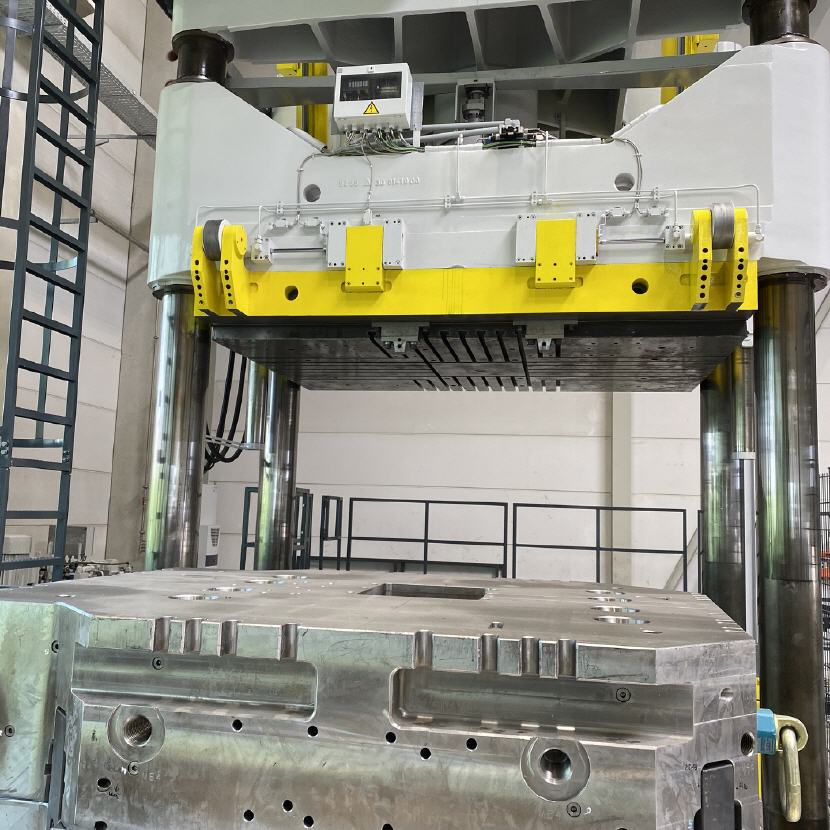

WIEDERAUFBAU EINER HYDRAULISCHEN TUSCHIERPRESSE MIT NEUER ELEKTRIK UND HYDRAULIK

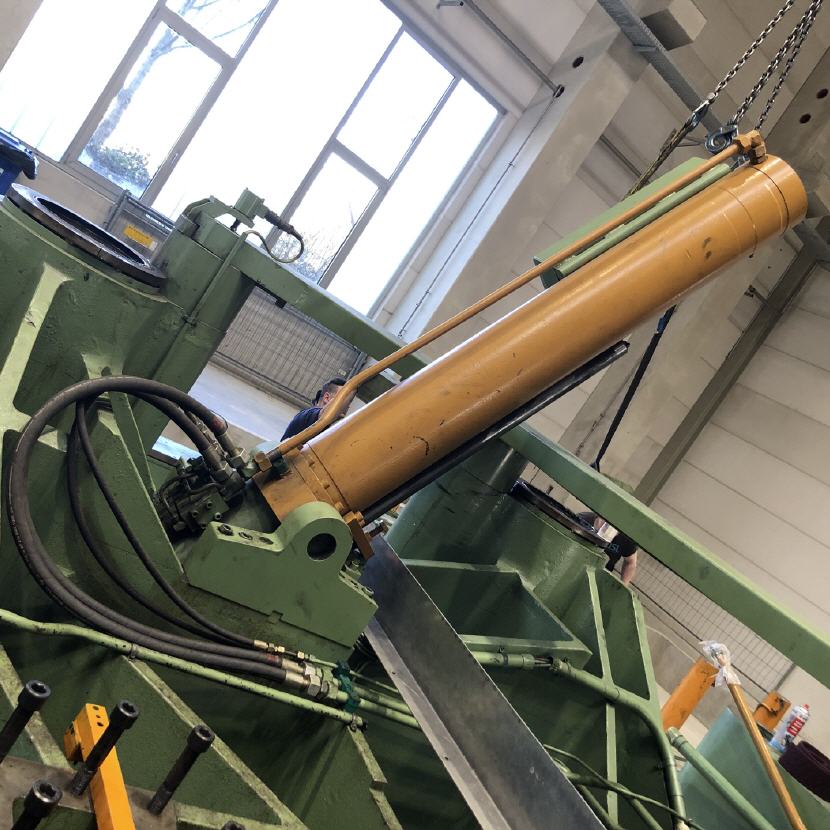

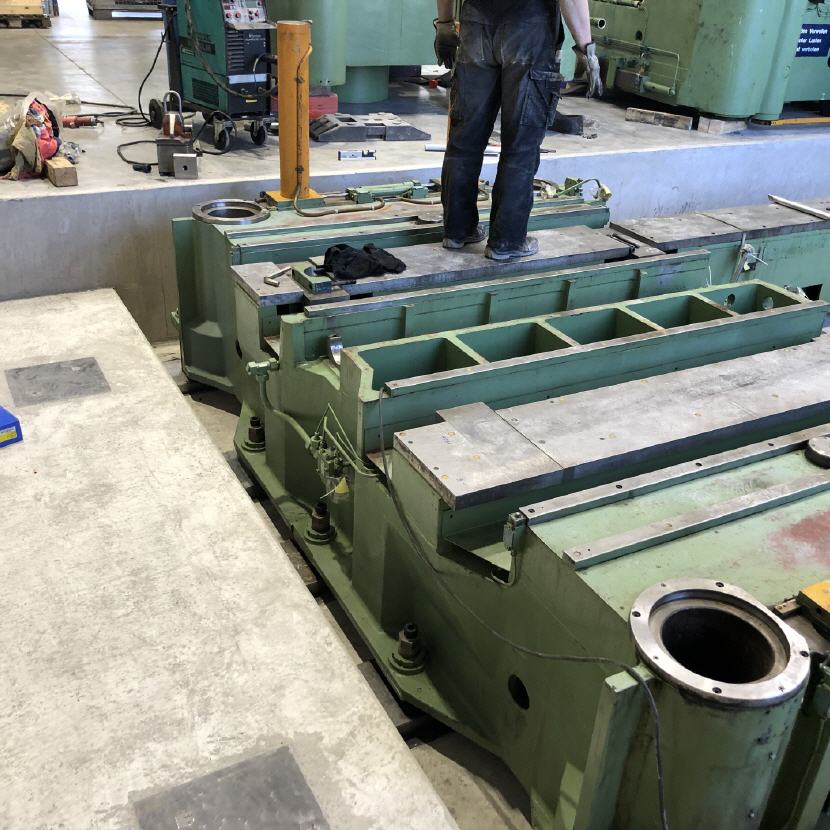

Hier wurde eine gebrauchte seit 10 Jahren zerlegt eingelagerte Spezialpresse bei einem Werkzeug- und Formenbauer wieder aufgebaut.
Die Hydraulik der Maschine wurde komplett überarbeitet und auf den Stand der Sicherheitstechnik gebracht. Die Maschinensteuerung wurde incl. Verkabelung komplett neu erstellt.
+ + + + +

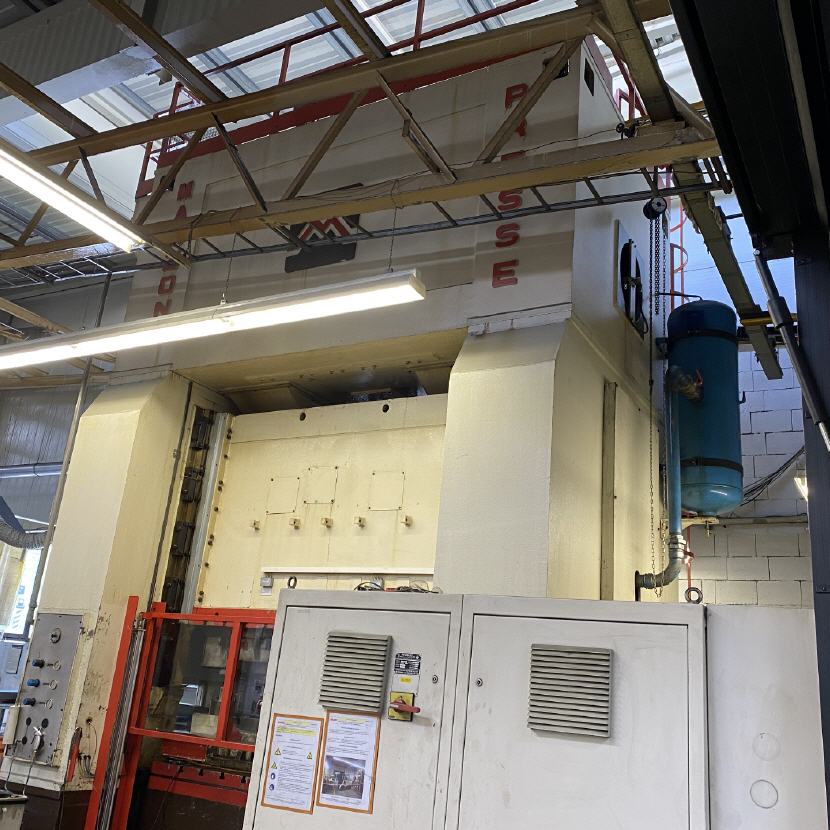

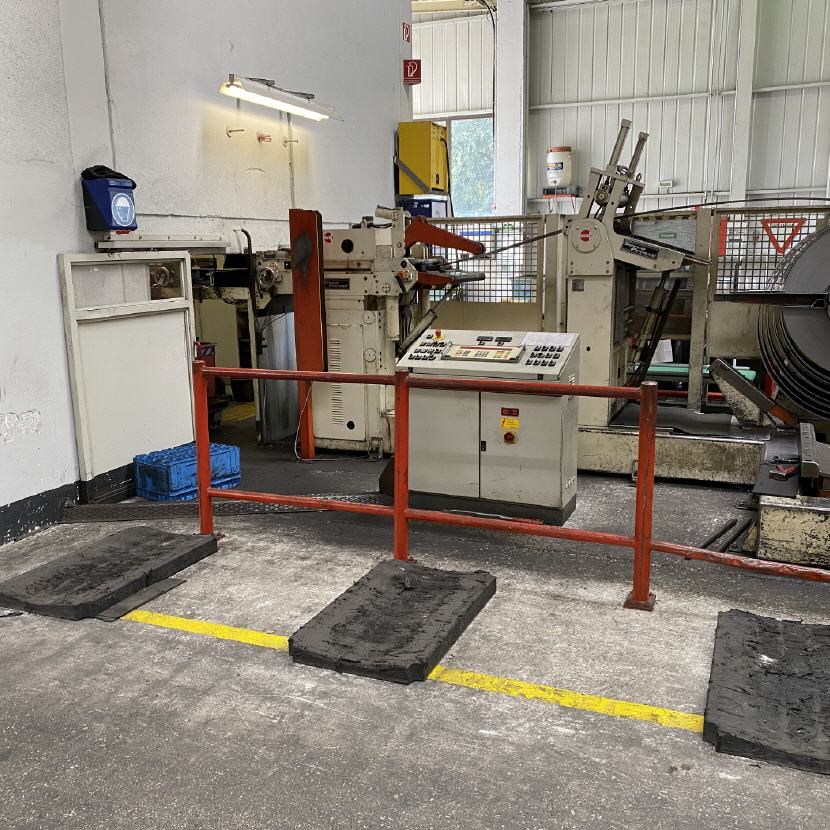

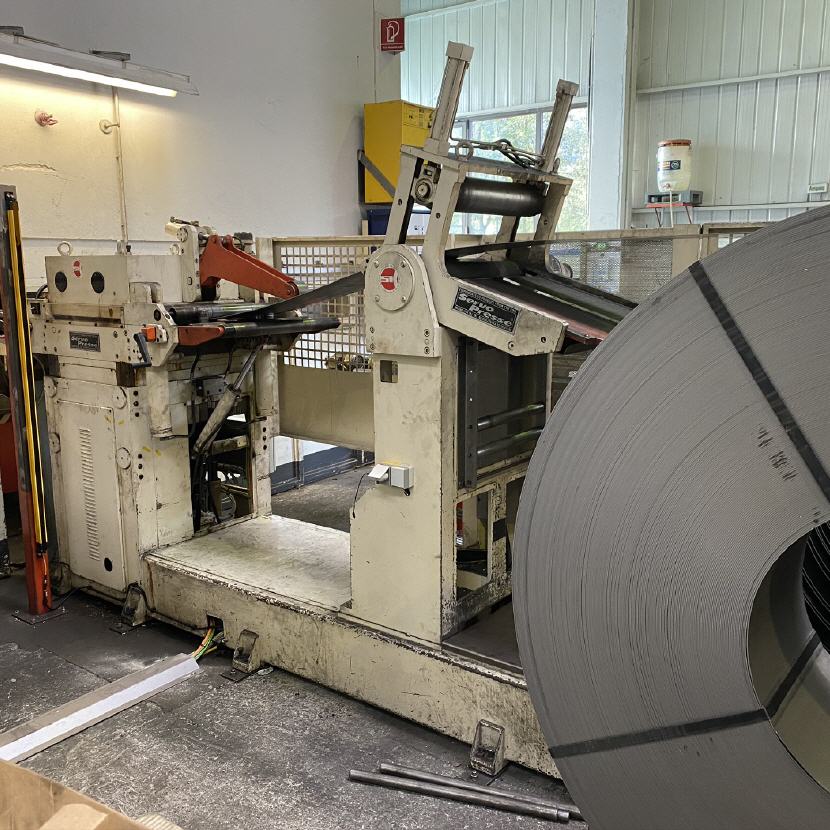

RETROFIT AN EINER 1000-TO EXZENTERPRESSE MIT BANDANLAGE
Aufgrund hoher Auslastung und durch die 40 Jahre alte Elektrik bedingte geringe Verfügbarkeit der Anlage wurde hier eine komplette Retrofit – Maßnahme durchgeführt.

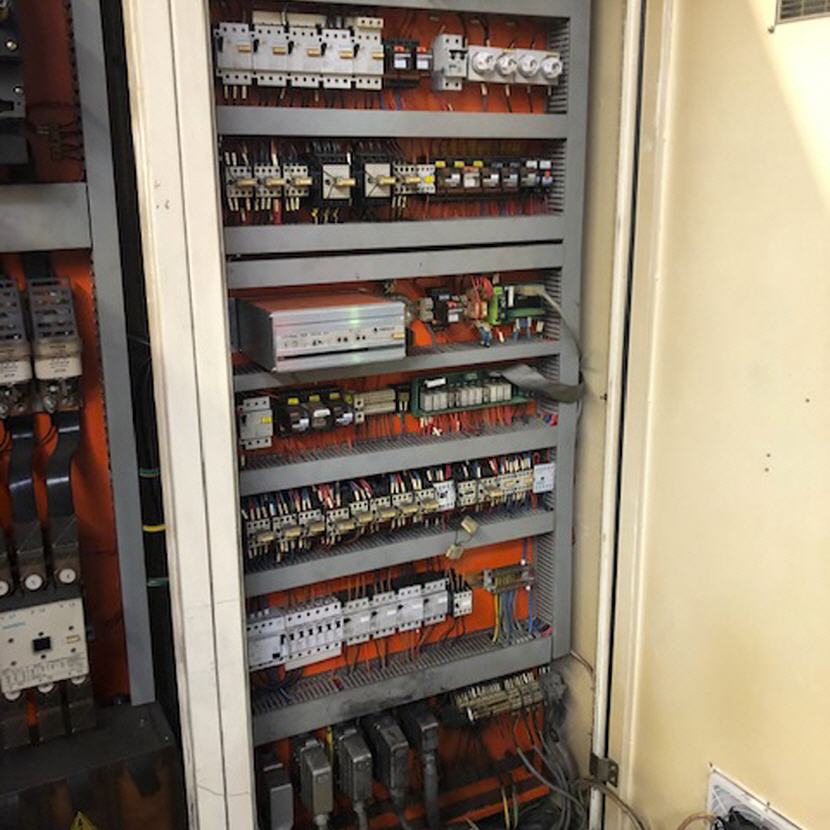

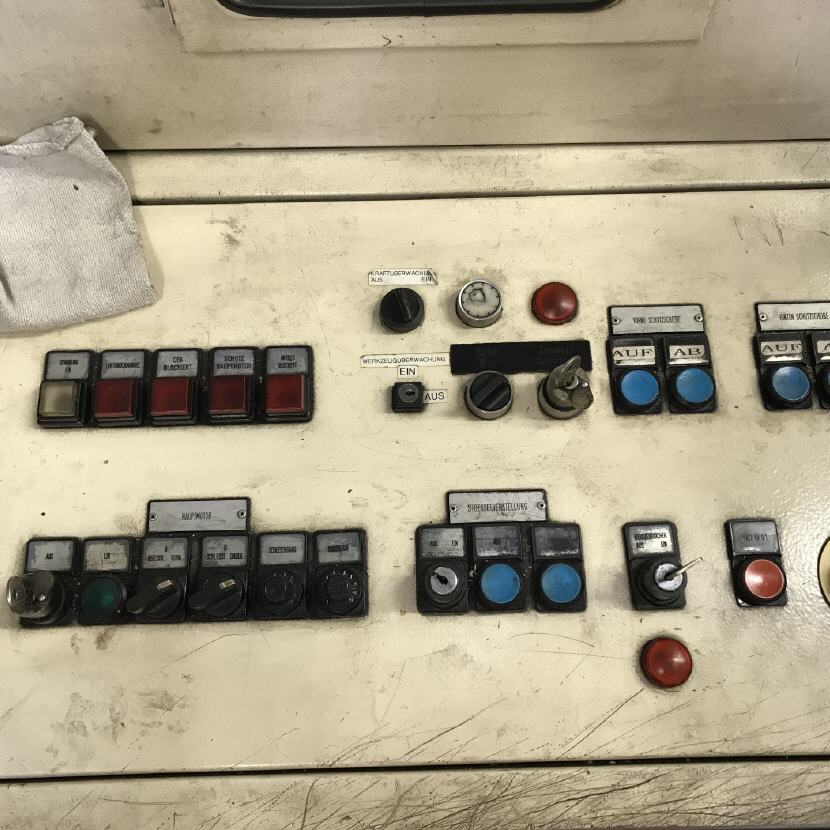

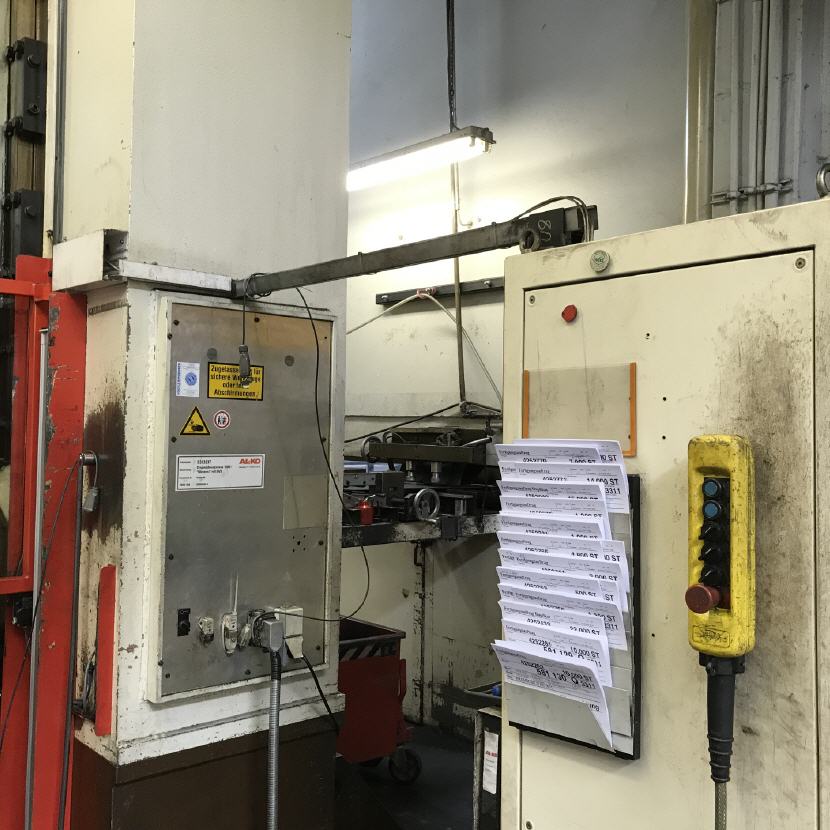

Vorher:
Nachher:

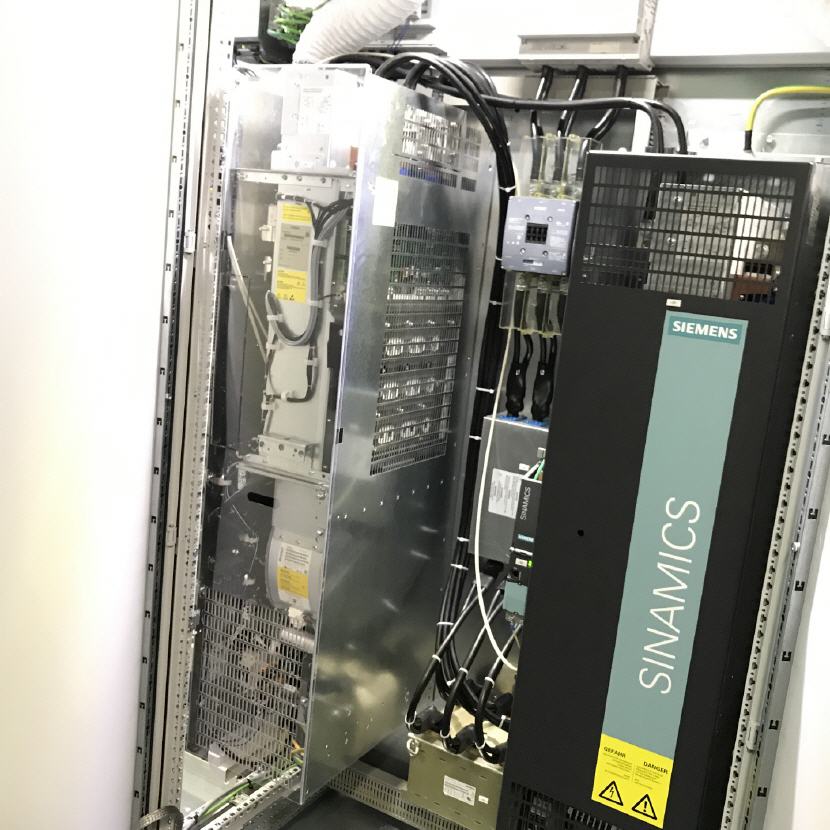

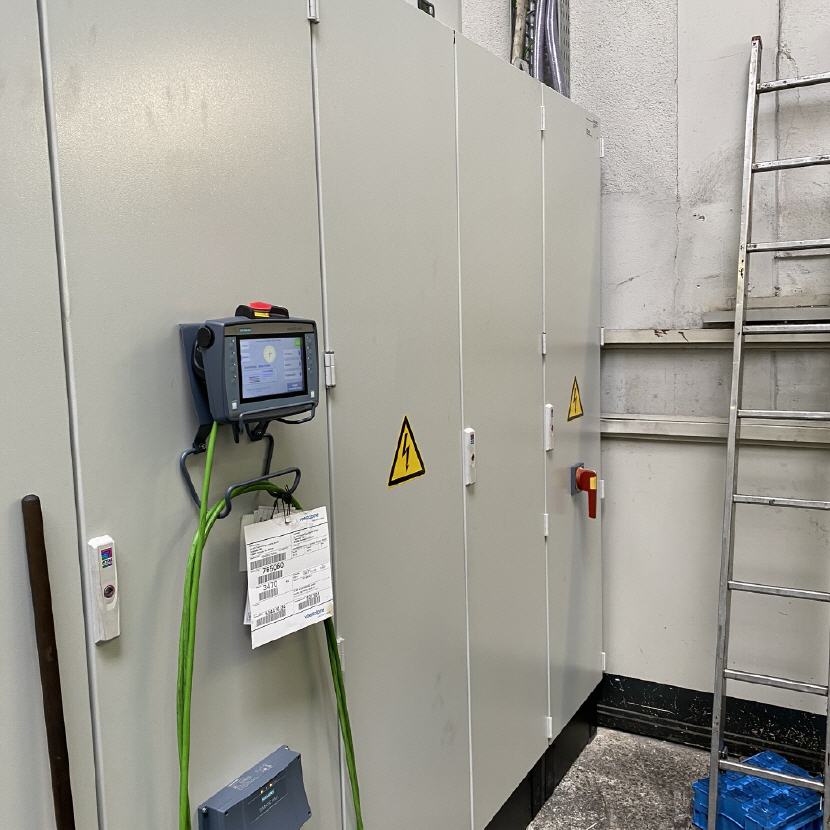

Die Anlage wurde komplett mit neuen Antrieben ausgerüstet. Der Gleichstrommotor des Pressenantriebs wurde durch eine drehzahlgeregelte Drehstrom-Asynchronmaschine ersetzt. Diese ist an ein Siemens SINAMICS S120 – Umrichter System 200KW mit Energierückspeisung angeschlossen. Alle Sicherheits- und Standard Steuerfunktionen übernimmt eine Siemens Sicherheits-SPS S7-1500 mit CPU 1517F-2PN in Verbindung mit der dezentralen Peripherie ET200SP. Die Bedienung und Beobachtung der Anlage erfolgt über ein 19“ Touch Panel TP1900 an der Presse sowie durch ein KTP700F Mobile an der Bandanlage.
